Raspberry pi pico 2w

60 min

فى هذا الدرس, سنتعلم كيفية استخدام الشاشة الكريستالية مع لوحة راسبيرى باى بيكو وميكروبايثون بحيث نطبع عبارات عليها.

Project Video

Overview

Getting the Items

Raspberry Pi Pico 2 wireless

Get Item

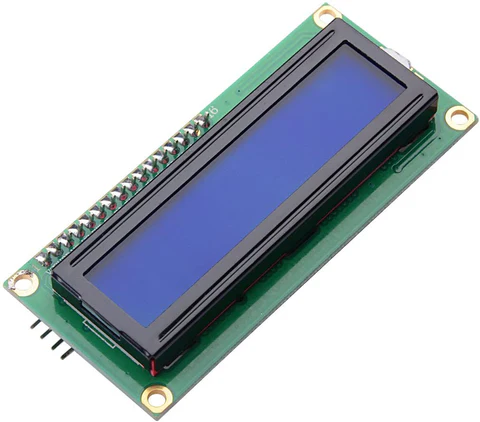

2×16 LCD with I2C Module

Get Item

Full-size Breadboard

Get Item

Jumper Wires – Male to Female (40 Pack)

Get Item

Steps

Wiring it Up

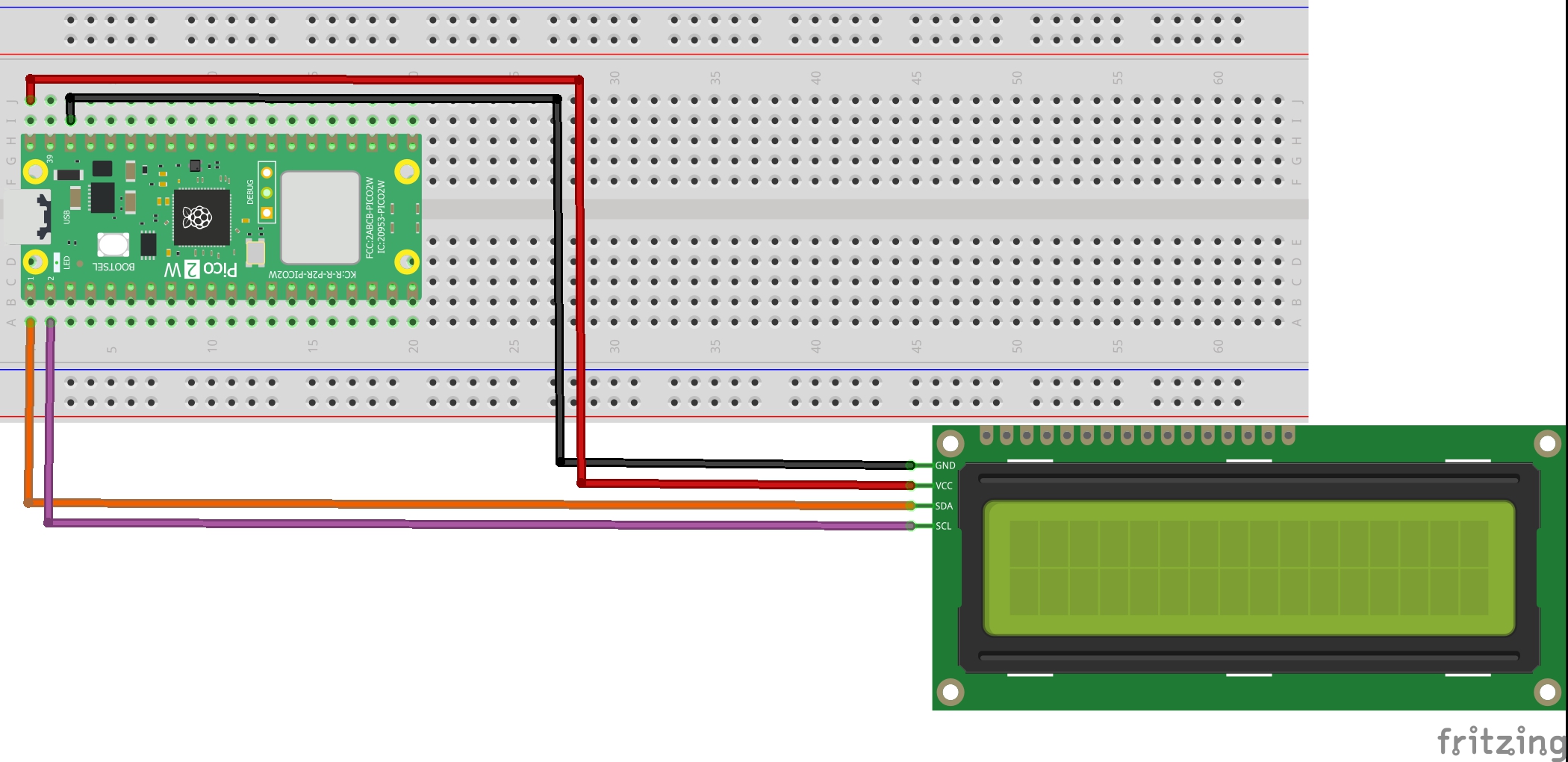

قم بتوصيل الأسلاك بين الشاشة الكريستالية ولوحة راسبيرى باى بيكو 2W كما فى الصورة التى فى الأسفل :

‍

‍

التوصيلات من الشاشة الكريستالية:

• منفذ الVCC للشاشة الكريستالية ← منفذ الVBUS بلوحة راسبيرى باى بيكو 2W

• منفذ الGND للشاشة الكريستالية ← منفذ الGND بلوحة راسبيرى باى بيكو 2W

• منفذ SDA للشاشة الكريستالية ← منفذ رقم 0 بلوحة راسبيرى باى بيكو 2W

• منفذ SCL للشاشة الكريستالية ← منفذ رقم 1 بلوحة راسبيرى باى بيكو 2W

‍

Coding

‍الكود البرمجى الاول خاص بطباعة الجمل على الشاشة, بينما الكود البرمجى الثانى خاص بايجاد عنوان الشاشة على اتصال I2C لكى نستخدمه فى الكود الاول بحفظه فى متغير (I2C_ADDR).

Download Copy Code

import machine

from machine import I2C

from lcd_api import LcdApi

from pico_i2c_lcd import I2cLcd

I2C_ADDR = 0x27

I2C_NUM_ROWS = 2

I2C_NUM_COLS = 16

def main():

i2c = I2C(0, sda=machine.Pin(0), scl=machine.Pin(1), freq=400000)

lcd = I2cLcd(i2c, I2C_ADDR, I2C_NUM_ROWS, I2C_NUM_COLS)

lcd.clear()
